Модель:
Двухступенчатый центральный блок декомпрессии с автоматической инверсией (Q = 40 м3/ч)
Страна производитель::
Италия

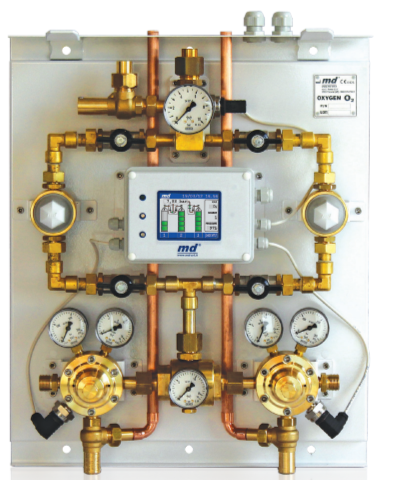

Двухступенчатый центральный блок декомпрессии с автоматической инверсией (Q = 40 м3/ч)
Подробное описание продукта
Описание
- Двухступенчатый центральный блок декомпрессии с пневматическим обменом для распределения медицинских газов, максимальный расход 40 Нм3/ч
- Двойной перепад давления при помощи двойного редуктора давления между давлением источника подачи газа и давлением линии
- Мониторинг давления при помощи датчиков давления или реле давления на выбор
- Датчик активного источника, интегрированный в автоматическую инверсию
- Возможность установки аварийного сигнала в коробку IP 56
- Короб из окрашенной нержавеющей стали AISI 430
- Возможность непрерывного мониторинга модуля аварийного сигнала и манометра линии
Характеристики
- Максимальный расход редуктора I стадии 8.5 бар: 180 Нм3/ч Максимальный расход редуктора II стадии 4 бар: 90 Нм3/ч
- Соединения на входе: W 21.7 x 1/14” с наружной резьбой Максимальное давление на входе: 220 бар
- Давление выхода редуктора давления при высоком давлении: 7 ÷ 10 бар Выходное давление: 4 ÷ 5 бар
- Степень фильтрации на входе: ≤ 24 µм
- Соединение выхода: медная труба Ø=22x1 мм
- ΔP инструмент инверсии для автоматической замены источника: 2.0 ± 0.2 бар Давление открытия предохранительного клапана I стадии: 14 бар
- Давление открытия предохранительного клапана линии: 5.5 бар Температура хранения и эксплуатации: - 20 °C ÷ + 60°C
- Класс точности и шкала манометров на входе: 2.5; 0 ÷ 315 бар ( 0÷160 бар для N2O и CO2 ) Класс точности и шкала манометров на выходе: 2.5; 0 ÷ 10 бар

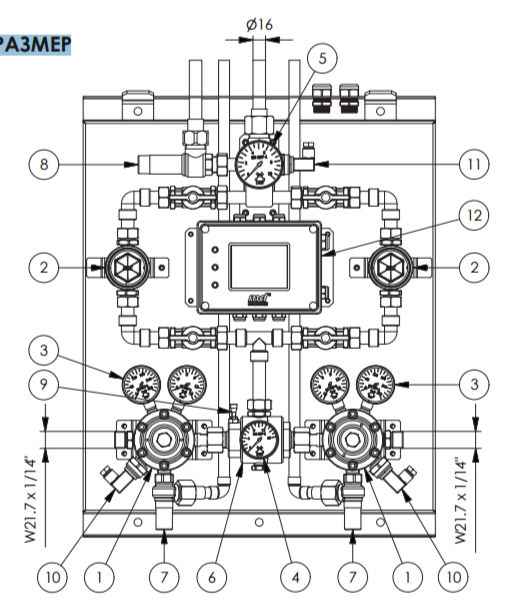

Размеры
- Редукторы давления I стадии
- Редукторы давления II стадии
- Манометр высокого давления
- Манометр среднего давления
- Манометр давления линии
- Автоматическое устройство изменения направления
- Предохранительный клапан редуктора I стадии
- Предохранительный клапан линии
- Датчик активного источника
- Датчик давления источника ВД [Опция]
- Датчик давления линии [Опция]
- Аварийный сигнал центрального блока [Опция]
Характеристика давления и расхода, промежуточное давление 8 бар

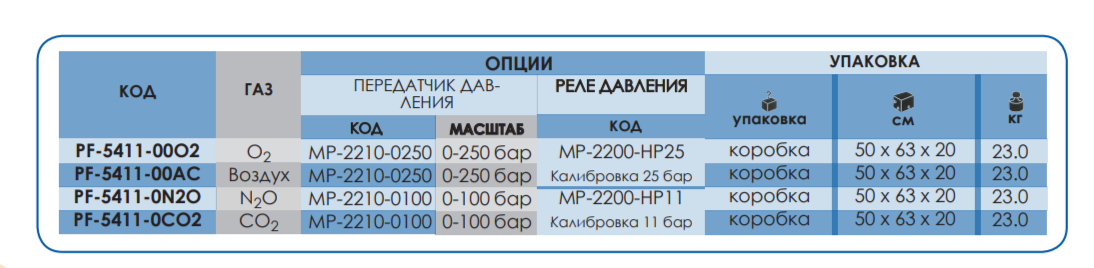

Опции
