Модель:

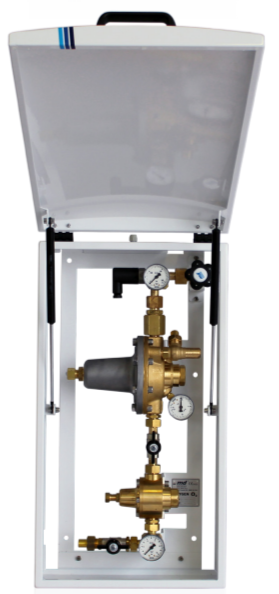

Двухступенчатый аварийный центральный блок (Q = 90 м3/ч)
Страна производитель::
Италия
Двухступенчатый аварийный центральный блок (Q = 90 м3/ч)
Подробное описание продукта
Описание
- Двухступенчатый аварийный центральный блок для распределения медицинских газов, максимальный расход 90 Нм3/ч
- Двойной скачок давления при помощи двойного редуктора давления между давлением источника подачи газа и давлением линии
- Мониторинг давления при помощи датчиков давления или реле давления на выбор
- Короб из окрашенной нержавеющей стали AISI 430
Характеристики
- Максимальный расход редуктора I стадии 8.5 бар: 180 Нм3/ч
- Максимальный расход редуктора II стадии 4 бар: 90 Нм3/ч
- Соединения на входе: W 21.7 x 1/14” с наружной резьбой
- Максимальное давление на входе: 220 бар
- Давление выхода редуктора давления при высоком давлении: 7 ÷ 10 бар
- Выходное давление: 4 ÷ 5 бар
- Степень фильтрации на входе: ≤ 24 µм
- Соединение выхода: медная труба Ø=16x1 мм
- Давление открытия предохранительного клапана I стадии: 14 бар
- Температура хранения и эксплуатации: - 20 °C ÷ + 60°C
- Класс точности и шкала манометров на входе: 2.5; 0 ÷ 315 бар ( 0÷160 бар для N2O и CO2)
- Класс точности и шкала манометров на выходе: 2.5; 0 ÷ 10 бар

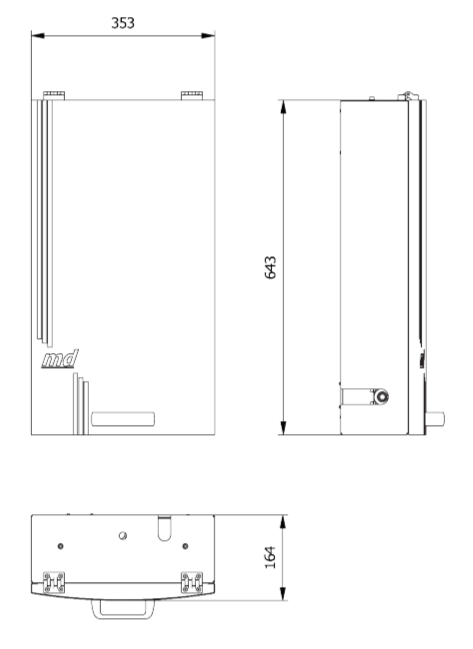

Размеры

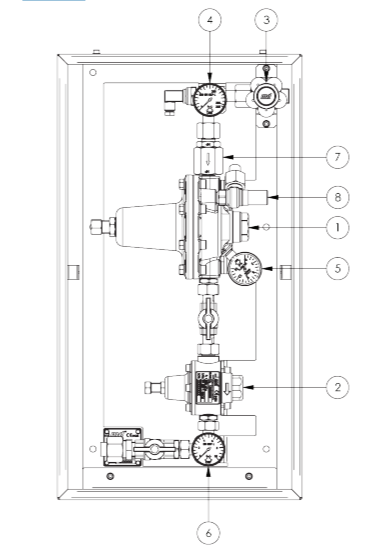

- Редукторы давления I стадии
- Редукторы давления II стадии
- Входной клапан высокого давления
- Манометр высокого давления
- Манометр среднего давления
- Манометр давления линии
- Фильтр высокого давления
- Предохранительный клапан редуктора I стадии

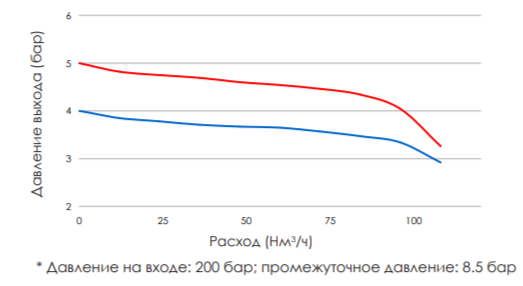

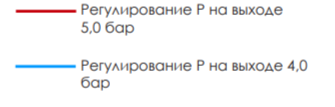

Характерное давление / Расход

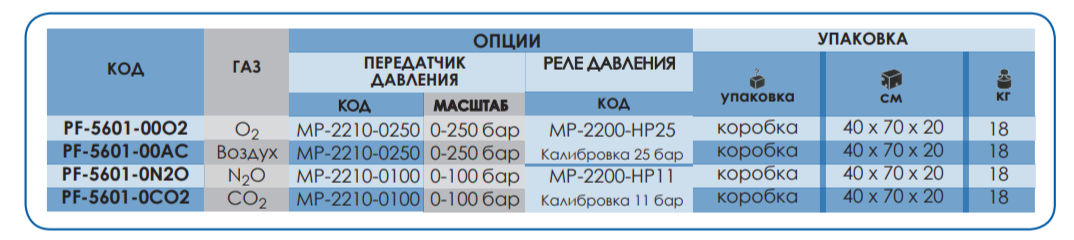

Опции
