Двухступенчатые аварийные блоки

• Двухстадийный центральный блок декомпрессии с пневматическим обменом для распределения медицинских газов, макс. расход 90 м3/ч
• Двойной перепад давления при помощи двойного редуктора давления между давлением источника подачи газа и давлением линии
• Мониторинг давления при помощи датчиков давления или реле давления на выбор
• Датчик активного источника, интегрированный в автоматическую инверсию
• Возможность установки аварийного сигнала в коробку IP 56
• Возможность непрерывного мониторинга модуля аварийного сигнала и манометра линии

• Максимальный расход редуктора I стадии 8.5 бар: 180 Нм3/ч Максимальный расход редуктора II стадии 4 бар: 90 Нм3/ч
• Соединения на входе: W 21.7 x 1/14” с наружной резьбой Максимальное давление на входе: 220 бар
• Давление выхода редуктора давления при высоком давлении: 7 ÷ 10 бар Выходное давление: 4 ÷ 5 бар
• Степень фильтрации на входе: ≤ 24 µм
• Соединение выхода: медная труба Ø=22x1 мм
• ΔP инструмент инверсии для автоматической замены источника: 2.0 ± 0.2 бар Давление открытия предохранительного клапана I стадии: 14 бар
• Давление открытия предохранительного клапана линии: 5.5 бар Температура хранения и эксплуатации: - 20 °C ÷ + 60°C
• Класс точности и шкала манометров на входе: 2.5; 0 ÷ 315 бар ( 0÷160 бар для N2O и CO2 ) Класс точности и шкала манометров на выходе: 2.5; 0 ÷ 10 бар

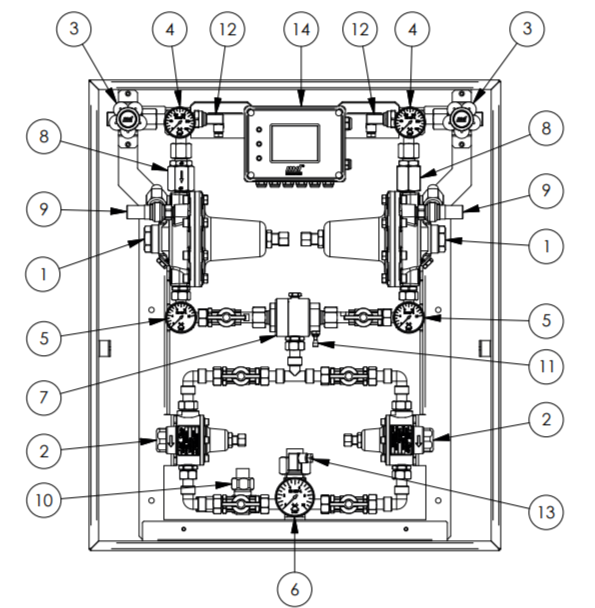

1. Редукторы давления I стадии
2. Редукторы давления II стадии
3. Входной клапан высокого давления
4. Манометр высокого давления
5. Манометр среднего давления
6. Манометр давления линии
7. Автоматическое устройство изменения направления
8. Фильтр высокого давления
9. Предохранительный клапан редуктора I стадии
10. Предохранительный клапан линии
11. Датчик активного источника
12. Датчик давления источника ВД [Опция]
13. Датчик давления линии [Опция]
14. Аварийный сигнал центрального блока [Опция]

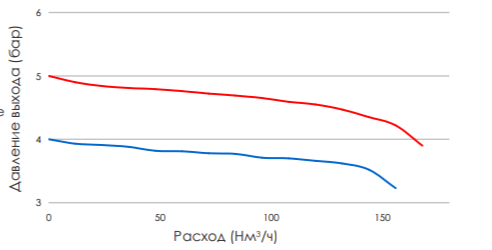

Давление на входе: 200 бар; промежуточное давление: 8.5 бар

Давление на входе: 200 бар; промежуточное давление: 8.5 бар
